CL-130-RT
CENTRO DI LAVORO 5 ASSI
con magazzino stampi e magazzino utensili integrati
Struttura mista in acciaio Inghopressurizzato (processo di stabilizzazione termico / strutturale brevettato dalla STEP che conferisce alla struttura caratteristiche simili al granito, smorzamento delle risonanze e bassa dilatazione termica) e ghisa.
Il concetto costruttivo a portale fisso permette di avere una distribuzione delle masse in movimento estremamente equilibrate sui 3 assi cartesiani, condizione indispensabile al raggiungimento di prestazioni dinamiche e di precisione di altissimo livello evidenziabili sia nelle lavorazioni di superfici complesse che nella produzione di particolari di meccanica generale.
Magazzino utensili integrato nella struttura della macchina, separato e protetto dalla zona di lavoro, disponibile in versione Random o Pick-up.
Elettromandrino raffreddato ad acqua disponibile in 4 versioni 10.000 – 18.000 – 26.000 – 40.000 giri/min per utensili ISO-40, HSK-E32, HSK-E40, HSK-A63.
La comoda accessibilità dell’area di lavoro sia dalla porta frontale che dalla ampia apertura laterale e il piano tavola a 90 cm da terra agevolano tutte le operazioni a bordo macchina.
Vano lavorazione progettato appositamente per facilitarne la pulizia, infatti non presenta gradini o sporgenze che genericamente sono un fastidioso deposito di trucioli.
La lubrificazione centralizzata minimale aria/olio, con vaschette di recupero, oppure a grasso, riduce drasticamente la presenza di olii nel circuito del lubrorefrigerante.
La tipologia della struttura utilizzata e la flessibilità della nostra azienda ci permettono, all’occorrenza, di personalizzare la macchina sulle specifiche richieste dal cliente.
Controllo numerico Z32 D.ELECTRON
Made in Italy
Dispositivo di presa pallet integrato nel gruppo testa
Magazzino portapallet
integrato con la struttura della macchina

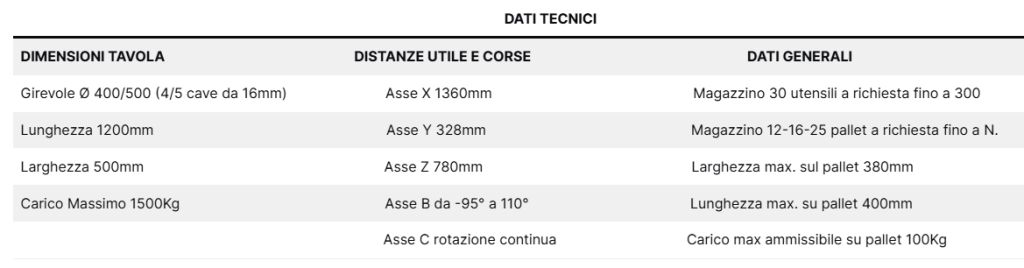

| DATI TECNICI |
|---|
| DIMENSIONI TAVOLA DISTANZE UTILE E CORSE DATI GENERALI |
| Girevole Ø 400/500 (4/5 cave da 16mm) Asse X 1360mm Magazzino 30 utensili a richiesta fino a 300 |
| Lunghezza 1200mm Asse Y 328mm Magazzino 12-16-25 pallet a richiesta fino a N. |
| Larghezza 500mm Asse Z 780mm Larghezza max. sul pallet 380mm |
| Carico Massimo 1500Kg Asse B da -95° a 110° Lunghezza max. su pallet 400mm |
| Asse C rotazione continua Carico max ammissibile su pallet 100Kg |
